在看光纖熔接示意圖之前，我們先來看一下光纖熔接的步驟：

　　1)開纜。對于室外光纖，首先將黑色光纜外表去皮1m左右，露出里面的光纖。對于室內光纖，則可用剝線器除去外保護套。接下來可用光纖剝線鉗剝除光纖套管3——5cm。

　　2)去除光纖涂覆層。用光纖剝線鉗除去光纖涂覆層4cm左右，將光纖穿上熱縮管。用沾有異丙基酒精的酒精棉球清潔光纖。

　　3)切割。打開精密光纖切割刀的壓板，將光纖放入對應的槽中，置于18-20mm刻度處，蓋上壓板，將刀片推進進行切割。

　　4)將作好光纖斷面的光纖放到光纖熔接機的合適位置.蓋上光纖壓板。

　　5)蓋上光纖熔接機的防風罩,按AUTO鍵進行熔接。

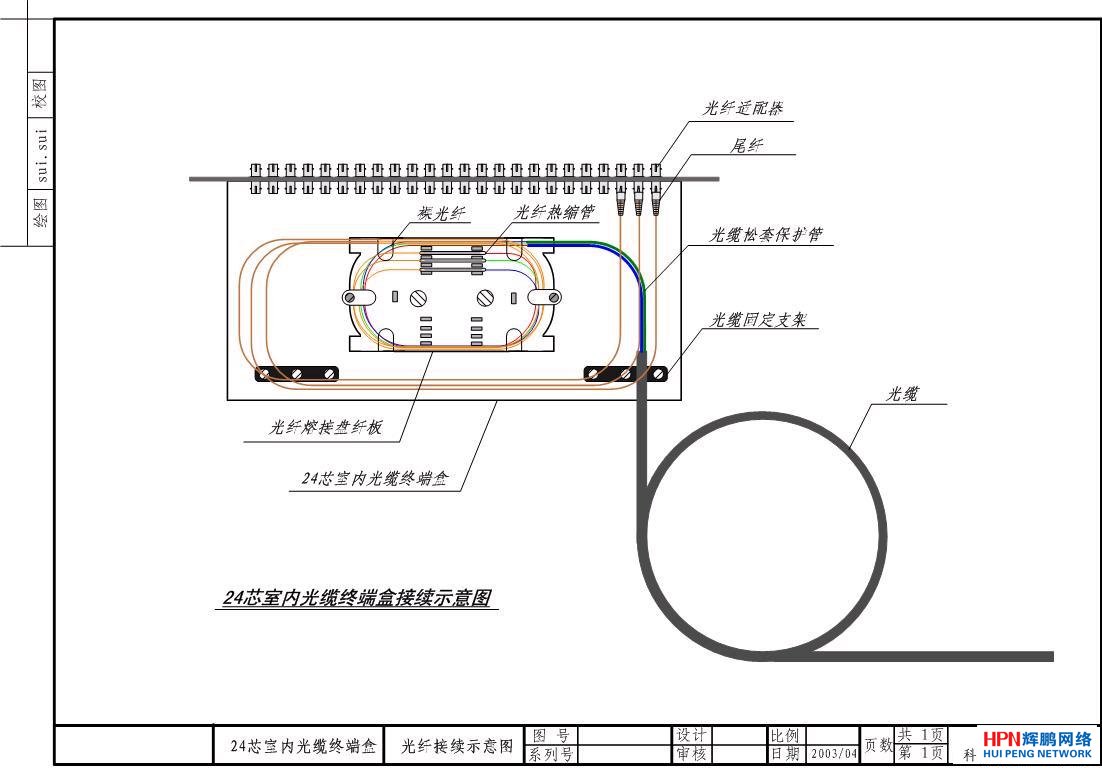

　　光纖熔接示意圖如下：
