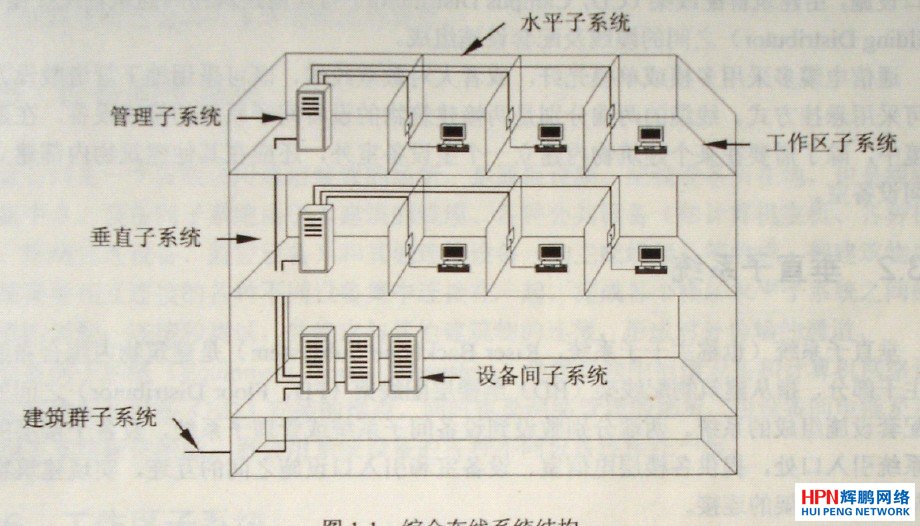

所謂綜合布線系統，是指按標準的、統一的和簡單的結構化方式編制和布置各種建筑物(或建筑群)內各種系統的通信線路.因此，綜合布線系統是一種標準通用的信息傳輸系統。綜合布線系統的結構分為6個子系統，即建筑群子系統、垂直子系統、水平子系統、管理系統、設備間子系統和工作區子系統，如下圖示。



　　1、建筑群子系統

　　大中型網絡中都擁有多性建筑物，建筑群子系統用予實現建筑物之間的各種通信。建筑群子系統，是指建筑物之間使用傳艷介質(電姚成先跳)和各種支持設備(如配線架、交換機等)連接在一起，構成一個完整的系統，實現語音、數據、圖像或監控等信號的傳愉。建筑群子系統包括建筑物間的主干布線及建筑物中的引入口設施，由建筑群配線架與其他建筑物的建筑物配線架之間的纜線及配套設施組成。

　　通信電纜多采用多模或單模光纖，或者大對數雙絞線，既可采用地下管道敷設方式，也可采用懸掛方式。線纜的兩端分別是兩幢建筑物的設備間子系統的接續設備。在建筑群環境中，除了需要在某個建筑物內建立一個主設備室外，還應在其他建筑物內都建立一個中間設備室。

　　2、垂直子系統

　　垂直子系統(也稱主干子系統，Riser Backbone Subsystem)是建筑物內綜合布線系統的主干部分，指從建筑物配線架(BD)至樓層配線架(FD, Floor Distributor)之r8]的纜線及配套設施組成的系統。兩端分別敷設到設備間子系統或管理子系統，及各個樓層的水平子系統引入口處，提供各樓層電信室、設備室和引入口設施之間的互連，實現建筑物配線架與樓層配線架的連接。

　　通常情況下，主干布線可采用大對數超5類或6類雙絞線，如果考慮到可擴展性或構建千兆網絡，則應當采用光纜。垂直子系統的線纜通常設在專用的上升管路或電纜豎井內。

　　3、水平子系統

　　水平子系統(Horizontal Subsystem)局限于同一樓層的布線系統，指每個樓層配線架(FD3至工作區信息插座(丁O, Telecan}ununications Outlet)之間的線纜、信息插座、轉接點及配套設施組成的系統。水平線纜的一端與管理子系統(甸個配線間的配線設備)相連，另一端與工作區子系統的信息插座相連，以便用戶通過跳線連接各種終端設備，實現與網絡的連接。

　　水平子系統通常由超5類或6類4對非屏蔽雙絞線組成，連接至本層配線間的配線柜內。當然，根據傳輸速率或傳輸跟離的需要，也可以采用多模光纖。水平子系統應當按樓層各工作區的要求設置信息插座的數量和位置，設計并布放相應數量的水平線路。為了簡化施工程序，水平子系統的管路和纜線的設計和施工最好與建筑物的設計和施工同步進行。

　　4、管理子系統

　　管理子系統(Administration Subsystem)設置在各樓層的設備間內，由配線架、接插軟線和理線器、機柜等裝置組成，主要功能是實現配線管理及功能變換，連接水平子系統和要干子系統。價理班針對設備間和工作區的配線設備和統縫等設施.按一定的規模進行標志和記錄，內容包括管理方式、標識、色標、交叉連接等。管理子系統采用交連和互連等方式，管理垂直電纜和各樓層水平布線子系統的電纜，為連接其他子系統提供連接手段。

　　布線系統的靈活性和優勢主要體現在管理子系統上。管理子系統采用單跳線方式，使用雙絞線或光纖軟跳線實現網絡設備與跳線板之間的跳接。只要簡單地跳一下線，就可以完成任何結構化布線的信息插座對任何一類智能系統的連接.“一插一拔”既方便、穩定，又便于管理，所有切換、更改、擴展線路和線路維護，均可在配線柜內迅速完成，極大地方便了線路重新布置和網絡終端連接的調整。

　　5、設備間子系統

　　設備間是一個安放公用通信裝置的場所，是通信設施、配線設備所在地，也是線路管理的集中.點。設備間子系統由引入建筑的線纜、各種公共設備(如計算機主機、各種控制系統、網絡互連設備、監控設備)和其他連接設備(如主配線架)等組成，把建筑物內公共系統需要相互連接的各種不同設備集中連接在一起，完成各個樓層水平子系統之間的通信線路的調配、連接和測試，并建立與其他建筑物的連接，形成對外傳輸的通道。

　　設備間子系統(Equipment Raom Subsystem)是建筑物中電信設備和計算機網絡設備以及建筑物配線設備(BD)安裝的地點，同時也是網絡管理的場所，由設備間電纜及連接器和相關支撐硬件組成，將公用系統設備的各種不同設備連接在一起。

　　6、工作區子系統

　　工作區，是指包括辦公室、寫字間、作業間、機房等需要電話、計算機或其他終端設備(如網絡打印機、網絡攝像頭等)等設施的區域和相應設備的統稱。工作區子系統(Work Area Subsystem)處于用戶終端設備(如電話、計算機、打印機等)和水平子系統的信息插座(TO)之間，起著橋梁的作用。該子系統由終端設備至信息插座的連接器件組成，包括跳線、連接器或適配器等，實現用戶終端與網絡的有效連接。工作區子系統的布線一般是非永久性的，用戶根據工作需要可以隨時移動、增加或減少，既便于連接，也易于管理。

　　根據標準的綜合布線系統設計，在每個信息插座旁邊要求有一個單相電源插座，以備計算機或其他有源設備使用，信息插座與電源插座間距不得小于20cm。墻上型信息插座，通常安裝在離地面30cm處。更多信息盡在輝澎信息科技http://m.rfbbsde.cn/
