在無線網絡體系中，下圖給出的是完整的IEEE 802.11標準的協議實體。IEEE 802的一些子標準中定義的傳統簡單的MAC層和物理層在IEEE 802標準中細分為更多的子層，這樣可以使進程的規范化更為容易。MAC層分為MAC管理子層，MAC子層主要負責訪問機制的實現和分組的拆分和重組。MAC層的管理層主要負責ESS漫游管理、電源管理，還有登記過程中的關聯、消去關聯以及要求重新關聯等過程的管理。
802.1l的物理層分成三個子層：PLCP(物理層會聚協議)、PMD協議(物理介質相關協議)和物理層管理層。
PLCP子層主要進行載波偵聽的分析和針對不同的物理層形成相應格式的分組。PMD子層用于識別相關介質傳輸的信號所使用的調制編碼技術。物理層管理子層為不同的物理層進行信道選擇和調諧。除此之外，IEEE 802-11還定義了一個站管理層，它的主要任務是協調物理層和MAC層之間的交互作用。

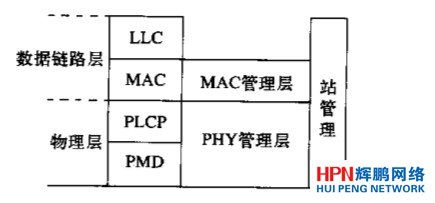

圖 完整的IEEE 802.11協議實體
