光纖連接器的制作

時間:2012-01-04來源:輝鵬網絡 作者:xiaowu 點擊:
內容提要: 以ST型光纖連接器為例,介紹光纖連接器的制作過程。


   下面以ST型光纖連接器為例,介紹光纖連接器的制作過程。ST型光纖連接器是為62 5/125μm多模、900μm緩沖層或保護層光纖而設計的連接器,如下圖所示為ST型光纖連接器的結構圖,包括連接器主體、前后防塵罩、擠壓套管等部件。前部采用連接面很光的陶瓷管,以確保光纖的接觸,提高耐用性。后部采用彈性套管,可以防止光纖被撕裂。

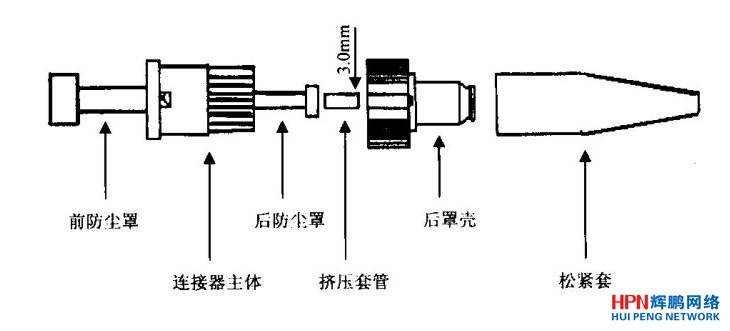

ST型光纖連接器的結構圖
                                                             ST型光纖連接器的結構圖

  ST型光纖連接器的制作過程如下:

  ·打開材料袋,取出連接體和后罩殼。

  ·轉動安裝平臺使安裝平臺打開,用所提供的安裝平臺底座把安裝工具固定在一張工作臺上。

  ·把連接體插入安裝平臺插孔內,釋放拉簧朝上。把連接體的后殼罩向安裝平臺插孔內推。當前防塵罩全部被推入安裝平臺插孔后,順時針旋轉連接體1/4圈,并縮緊在此位置上。防塵罩留在上面。

  ·在連接體的后罩殼上擰緊松緊套(捏住松緊套有助于插入光纖),將后罩殼帶松緊套的細端先套在光纖上,擠壓套管也沿著芯線方向向前滑。

  ·用剝線器從光纖末端剝去約4肛50mm外護套,護套必須剝干凈,端面成直角。

  ·讓紗線頭離開緩沖層集中向后面,在護套末端的緩沖層上做標記。

  ·在裸露的緩沖層處拿住光纖,把離光纖末端6mm或11mm標記處的900μm緩沖層剝去。為了不損壞光纖,從光纖上一小段一小段地剝去緩沖層,握緊護套可以防止 光纖移動。

  ·用一塊沾有酒精的紙或布小心地擦洗裸露的光纖。

  ·將紗線抹向一邊,把緩沖層壓在光纖切割器卜。用鑷子取出廢棄的光纖,并妥善地置于廢物瓶中。

  ·把切割后的光纖插入顯微鏡的邊孔里,檢查切割是否合格。把顯微鏡置于白色面板上,可以獲得更清晰明亮的圖像;還可用顯微鏡的底孔來檢查連接體的末端套圈。

  ·從連接體上取下后端防塵罩并扔掉。

  ·檢查緩沖層上的參考標記位置是否正確。把裸露的光纖小心地插入連接體內,直到感覺光纖碰到了連接體的底部為止。用固定夾子固定光纖。

  ·按壓安裝平臺的活塞,慢慢地松開活塞。

  ·把連接體向前推動,并逆時針旋轉連接體1,4圈,以便從安裝平臺上取下連接體。把連接體放入打褶工具,并使之平直。用打褶工具的第一個刻槽在緩沖層上的“緩沖褶皺區(qū)域”打上褶皺。

  ·重新把連接體插入安裝平臺插孔內并鎖緊。把連接體逆時針旋轉1/8圈,小心地剪去多余的紗線。

  ·在紗線上滑動擠壓套管,保證擠壓套管緊貼在連接體后端的扣環(huán)上,用打摺工具的中間那個槽給擠壓套管打摺。

  ·松開芯線。將光纖弄直,推后罩殼使之與前套結合。正確插入時能聽到一聲輕微的響聲,此時可從安裝平臺上卸下連接體。
