光纖交疊型連接器的連接原理如下圖所示，其結構與V型槽接頭類似。兩根端面拋光的光纖分別位于相互成鏡像的兩個半圓形凹槽中。拋光工具不僅要對光纖端面進行預處理拋光，而且還要精確地控制光纖的長度。由可縮性塑料制成的凹槽被夾在一起，以實現連接。當施加壓力時，彈性材料根據光纖形狀變形，使得光纖沿著共同的中心軸線對準。這種方式可以增強光纖的軸線對準精度。在接合過程中，連接器的兩半先是分離開的(一個在另一個的上方)，直到光纖頭幾乎碰到。接著兩部分被一個夾具夾緊鎖住，夾具可以松開使連接器脫離。

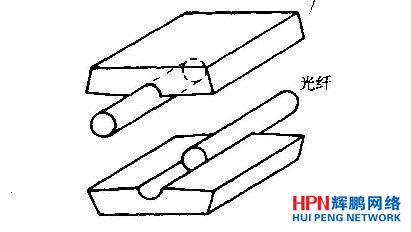

                                      圖：光纖交疊型連接器
