每個終端按照下圖建議的方式與所有其他終端直接用光纖連接，可以實現N個終端互聯系統，這種叫多纖系統。在每個發射機處，光源照射含有N-1根光纖的光纖束，為了獲得最大效率，光源的面積等于光纖束的面積。每根光纖與一個遠端接收機連接。每根從遠端發射機來的光纖都接到接收機上，光纖束照射光檢測器，光檢測器的有源面積必須至少與光纖束的面積相等。

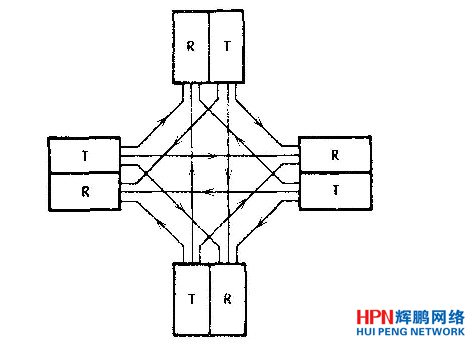

                                     圖：多光纖束網絡

　　雖然這種結構需要使用大量光纖，但確實具有若干優點：

       第一，可以使用大面積發射光源(所提供的總功率比激勵細光纖的小面積發射光源更大);

       第二，發射進光纖的功率并未經歷諸如T形結構或星形結構中由連接器或分布式耦合器產生的衰減，兩個終端之間的傳輸損耗將低于T形結構或星形結構中的損耗。如果并不是每個終端之間都需要傳輸數據，則可以省去部分光纖。

　　 盡管多光纖網絡不是特別復雜，但還是比在終端之間建立獨立的點到點鏈路的網絡結構更為經濟。如果在N個終端之間建立獨立的點到點鏈路，則在每個終端上都需要N-1個發射機和N-1個接收機，發射機和接收機的總數都為N(N-1)。例如，一個四終端的點到點的系統需要12個發射機和12個接收機。而要構成一個多光纖束網絡僅需要4個發射機和4個接收機即可。
