雙絞線連接器

　　RJ一45連接器也稱水晶頭，用于制作雙絞線跳線，實現與配線架、信息插座、嘲仁或其他網絡設備的連接。水晶頭作為網絡布線的重要部件，其品質對網絡傳輸速率也有很大的影響。如圖2—21所示為適用于非屏蔽雙絞線的水晶頭，如圖2.22所示為連接到雙絞線的水晶頭。

　　為保證屏蔽布線系統的完整性，應用于屏蔽布線系統的RJ一45連接器也必須擁有相應的屏蔽結構。如圖2—23所不為適用丁屏蔽布線系統的水}n1頭，為連接到屏蔽雙絞線的水晶頭。

　　雙絞線的工程應用

　　雙絞線通常應用于水平布線子系統，也可應用于投資較少，且對傳輸速率要求不太高的垂直主干子系統。光纜通常應用于建筑群子系統和垂直主干予系統，部分應用于對傳輸速率和安全性有較高要求的水平布線子系統。

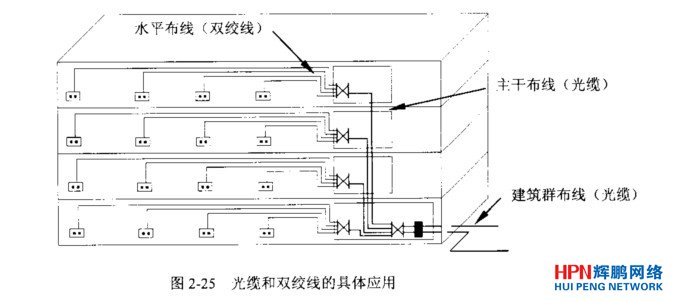

　　光纜和雙絞線的具體應用:

　　雙絞線是網絡系統集成工程中常用的傳輸介質，主要用于樓宇內部的水甲子系統和工作區子系統布線。

　　當前主流產品為超五類和六類非屏蔽雙絞線，廣泛應用于各種規模的布線系統。

　　·一個布線系統至少要應用10年，能夠支持4～5代的網絡設備性能更新。因此，在資金允許的情況下，應該選擇六類產品構建布線系統。作為一種長期投資，綜合布線應當充分考慮網絡的潛在需求和布線系統的發展。更新換代電纜的工程非常昂貴，因此即使六類產品的價格相對于超五類產品要貴一些，但是為了減少日后網絡升級問題，仍然應當考慮六類產品。

　　·七類雙絞線與超五類和六類相比，具有更高的傳輸帶寬，但是由于屏蔽的七類雙絞線線徑較粗，布線施工困難，而且價格昂貴，所以目前仍以六類雙絞線實現100m的10Gbps傳輸為最佳方案。
