光纖接口類型：
FC 圓型帶螺紋(配線架上用的最多)
ST 卡接式圓型
SC 卡接式方型(路由器交換機上用的最多)
PC 微球面研磨拋光
APC 呈8度角并做微球面研磨拋光
MT-RJ 方型,一頭雙纖收發一體( 華為8850上有用)
光纖模塊:一般都支持熱插拔,
GBIC Giga Bitrate Interface Converter, 使用的光纖接口多為SC或ST型

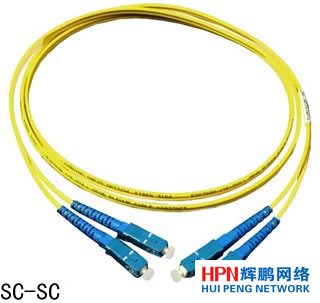

SFP 小型封裝GBIC,使用的光纖為L(zhǎng)C型(附件為一些跳線實物圖)
光收發器：

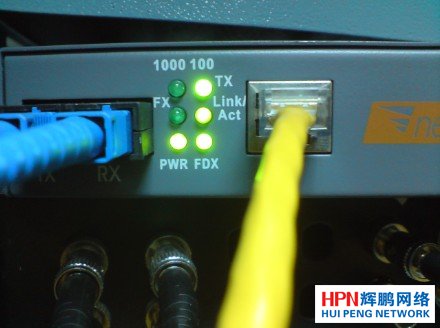

例子1光纖收發器：
左上角——亮?xí)r代表1000M速率
右上角——亮?xí)r代表100M速率
左中間——亮?xí)r代表已接上尾纖，閃爍代表正在傳輸數據
右中間——亮?xí)r代表已接上網線，閃爍代表正在傳輸數據
左下角——亮?xí)r代表已接入電源線
右下角——亮?xí)r代表全雙工速率 ，滅時代表半雙工

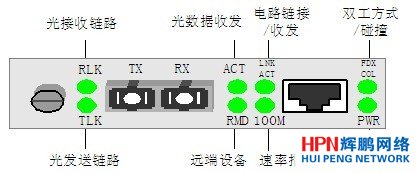

例子2類型光收發器：(見附件)
| RLK | 常亮，光口接收鏈路正常；不亮，接收鏈路錯誤 |
| TLK | 常亮，光口發送鏈路正常；不亮，若RLK亮，發送鏈路錯誤 |
| ACT | 閃亮，光口有數據傳輸 |
| RMD | 常亮，遠端收發器的電口鏈路正常；不亮，鏈常亮,遠端收發器可以遠端網管；不亮，遠端收發器不能遠端網管 |
| FDX/COL | 常亮，電口工作于全雙工；不亮，半雙工；閃亮，半雙工有碰撞 |
| LNK/ACT | 常亮，電口鏈路正常；不亮，鏈路錯誤；閃亮，電口有數據傳輸 |
| 100M | 常亮，電路速率為100M；不亮，電路速率10M |
| PWR | 常亮，電源工作正常，反之錯誤 |
六燈說明和指示的功能
指示燈 燈 功能
POWER： 亮 表示光纖收發器已經通電
FX LINK/ACT： 亮 表示光纖連接口已經連接好。
閃爍 表示光纖接口有數據接收或發送
FX100： 亮 表示收發器的光口處于100M狀態 1000M的一樣
FDX/COL： 亮 表示收發器處于全雙工 工作模式
熄滅 表示收發器處于半雙工 工作模式
閃爍 表示連接有 沖突或者有碰撞
TP LINK/ACT ： 亮 表示光纖收發器上的RJ45接口連接好
閃爍 表示光纖收發器上的RJ45有數據接收或發送
TP100： 亮 表示雙絞線端口的速度為100M
熄滅 表示雙絞線端口的速度為10M
FX-100m 光口速率指示/100M光口速率指示，燈亮為100M速率
FX-LNK 光纖連接狀態指示 光纖連接正常時亮,收不到光時滅，有數據收發時閃亮
光纖收發器指示燈的含義：
光纖收發器有6個LED指示燈，它們顯示了收發器的工作狀態，根據LED所示，就能判斷出收發器是否工作正常和可能有什么問題，從而能幫助找出故障。它們的作用分別如下所述：
PWR：燈亮表示DC5V電源工作正常
FX 100：燈亮表示光纖傳輸速率為100Mbps
FX Link/Act：燈長亮表示光纖鏈路連接正確;燈閃亮表示光纖中有數據在傳輸
FDX：燈亮表示光纖以全雙工方式傳輸數據
TX 100：燈亮表示雙絞線傳輸速率為100Mbps;燈不亮表示雙絞線傳輸速率為10Mbps
TX Link/Act：燈長亮表示雙絞線鏈路連接確;燈閃亮表示雙絞線中有數據在傳輸
以下是診斷各燈的故障的幫助:
a、如收發器的光口(FX)指示燈不亮，請確定光纖鏈路是否交叉鏈接?光纖跳線一頭是平行方式連接;另一頭是交叉方式連接。
b、如A收發器的光口(FX)指示燈亮、B收發器的光口(FX)指示燈不亮，則故障在A收發器端：一種可能是：A收發器(TX)光發送口已壞，因?yàn)锽收發器的光口(RX)接收不到光信號;另一種可能是：A收發器(TX)光發送口的這條光纖鏈路有問題(光纜或光線跳線可能斷了)。
c、雙絞線(TP)指示燈不亮，請確定雙絞線連線是否有錯或連接有誤?請用通斷測試儀檢測;(不過有些收發器的雙絞線指示燈須等光纖鏈路接通后才亮)
d、有的收發器有兩個RJ45端口：(To HUB)表示連接交換機的連接線是直通線;(To Node)表示連接 交換機的連接線是交叉線;
e、有的發器側面有MPR開關：表示連接交換機的連接線是直通線方式;DTE開關：連接交換機的連接線是 交叉線方式。
光纖收發器的FX燈亮說明你的光纖鏈路是正常的，TX燈不亮說明是你的網線沒有接好呀!(俗稱電口、RJ45或是以太網口)，兩端都是這樣
